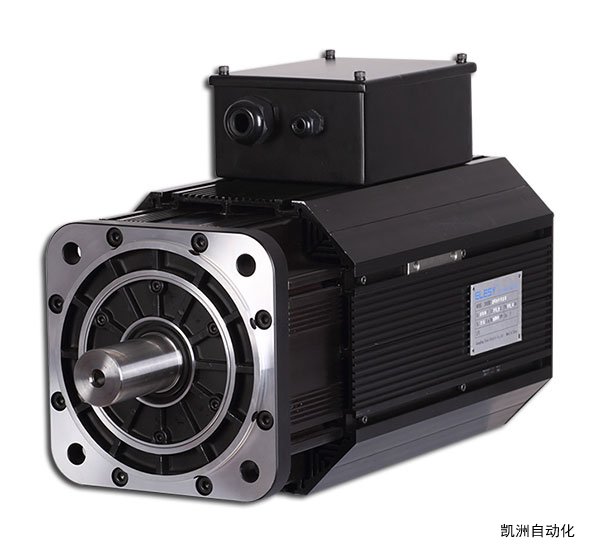

200 系列伺服电机

产品型号：

200 系列伺服电机

产品特性
· 电源电压380V
· 用于驱动各类机械的进给轴
· 种类多样（8.6KW～27.2KW）
· 配备旋转变压器，选配绝对值编码器131072P/R，省线式编码器2500P/R
· 标准配置为IP54

● 电机规格

伺服电机型号		200EMD-
		550D	750D	900D	11KD	13KD	550F	750F	900F	11KF	13KF	550C	750C	900C	11KC	13KC
额定电压	V	380
额定输出功率	kW	8.6	11.8	14.1	17.3	20.4	9.8	13.4	16.0	19.6	23.1	11.5	15.7	18.8	23.0	27.2
额定转矩	N.m	55	75	90	110	130	55	75	90	110	130	55	75	90	110	130
最大转矩	N.m	110	150	180	220	260	110	150	180	220	260	110	150	180	220	260
额定电流	Arms	17.0	22.6	27.1	33.4	39.4	18.4	25.2	31.0	36.9	44.9	22.1	32.3	36.2	44.3	56.1
最大电流	Arms	34.0	45.2	54.2	66.8	78.8	36.8	50.4	62.0	73.8	89.8	44.2	64.6	72.4	88.6	112.2
转矩常数	N.m/A	3.24	3.32	3.32	3.29	3.30	2.99	2.98	2.90	2.98	2.90	2.49	2.32	2.49	2.48	2.32
额定转速	r/min	1500					1700					2000
最高转速	r/min	2000					2200					2500
转动惯量	×10-3kg.m2	7	9	11	13	15	7	9	11	13	15	7	9	11	13	15
重量	kg	44	50.5	57	63.5	70	44	50.5	57	63.5	70	44	50.5	57	63.5	70
轴向最大荷重	N	922
径向最大荷重	N	2780
编码器	标配	旋转变压器
	选配	绝对值式编码器131072P/R，省线式编码器2500P/R，增量式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃（不结冰）
环境湿度		20～80%RH（不结露）
防护等级		IP54（除输出轴伸）

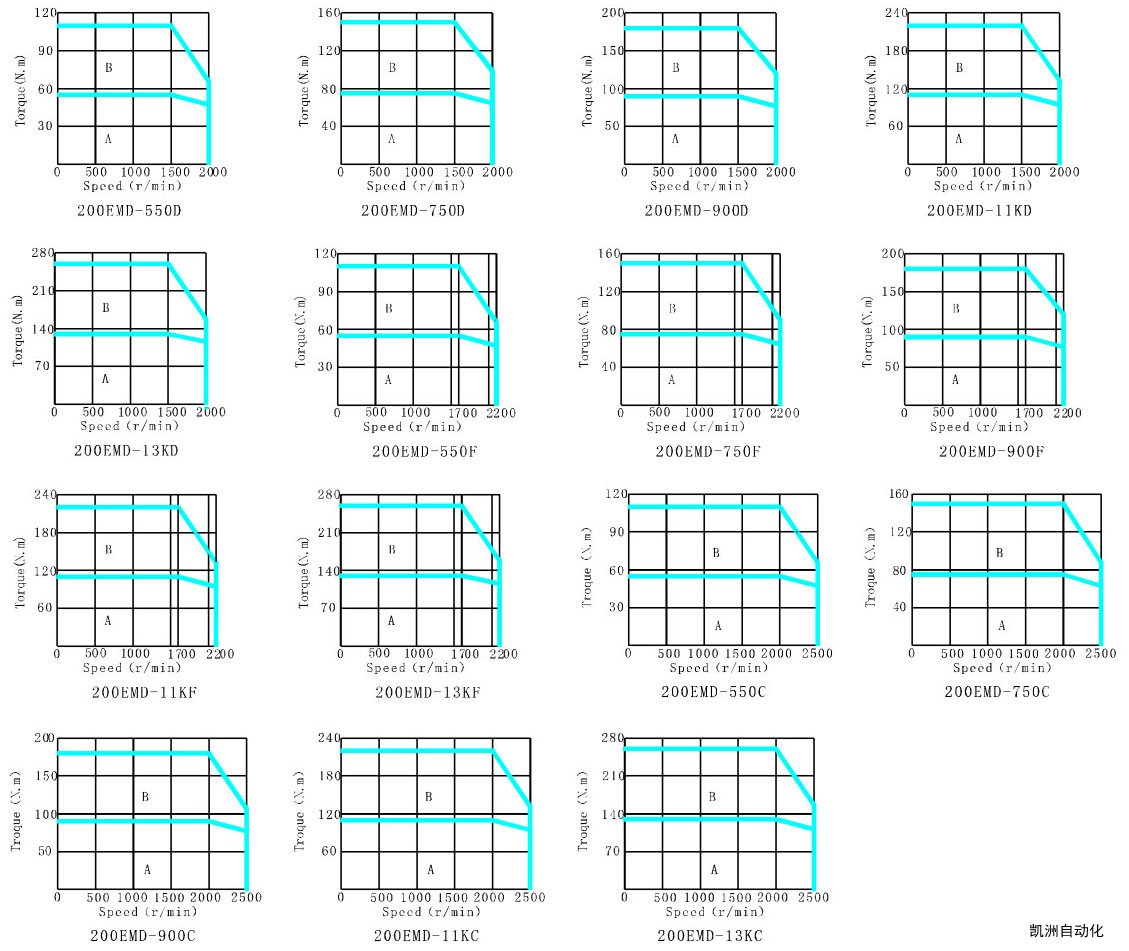

● 转矩特性
